平行双螺杆挤出机与锥形双螺杆挤出机的区别

按照双螺杆的旋转方向,可把挤出机分为同向和异向两种形式。同向挤出机:指的是两根螺杆工作时所旋转的方向一致,异向挤出机:是指两根螺杆工作时所旋转的方向是相反的。 按照双螺杆的轴心线平行程度,其可分为轴心线平行的和轴心线相交的两种。轴心线平行:其为双螺杆挤出机,轴心线相交:为锥形双螺杆挤出机。
一、相同之处
1、具有对塑料强制向前推进的输送机理。
2、有良好的混合塑化能力以及脱水能力。
3、其同时也具备着基本相同的,对物料和塑料制品成型工艺的一种适应性。
二、不同之处
1、直径:平行双螺杆的直径属于相同,锥形双螺杆的小端直径与大端的直径有所不同。
2、同心距:平双螺杆的中心距相同,而锥形双螺杆的两轴线则呈现夹角,而且其中心距的尺寸大小沿轴线出现变化。
3、长径比:平行是指,螺杆的有效部分长度与螺杆外圆的之比。锥形是指,螺杆的有效部分长度与大端直径和小端直径的平均值之比。
三、各自优势

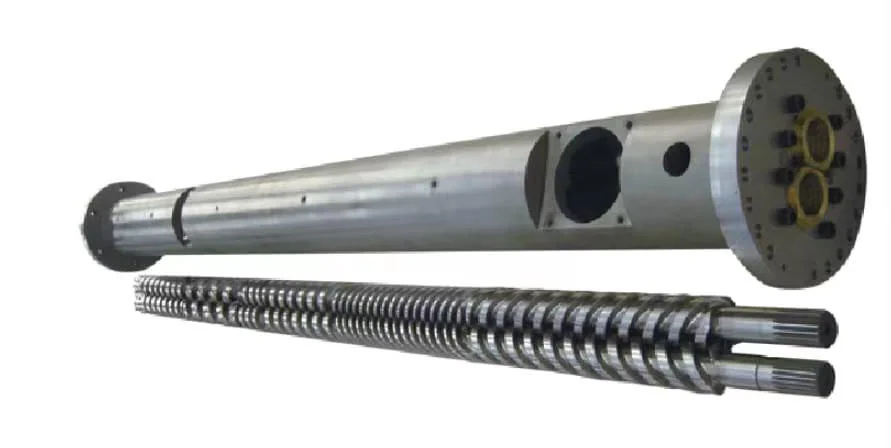

1、平行双螺杆挤出机
其由于受到两根螺杆中心距尺寸大小的限制,因此在传动齿轮箱中,给予支撑两输出轴的径向轴承,和推力轴承及相关传动齿轮的空间很有限。输出扭距较小、抗负荷能力比较差,是其最为显着的一个缺陷。
不过,其长径比的可塑性是它的优势,可根据成型条件的差异,可进行增大和减小长径比,以适应塑料的加工工艺要求。同时还可以扩展平行双螺杆的适用范围,这点是锥形双螺杆挤出机难以做到的。

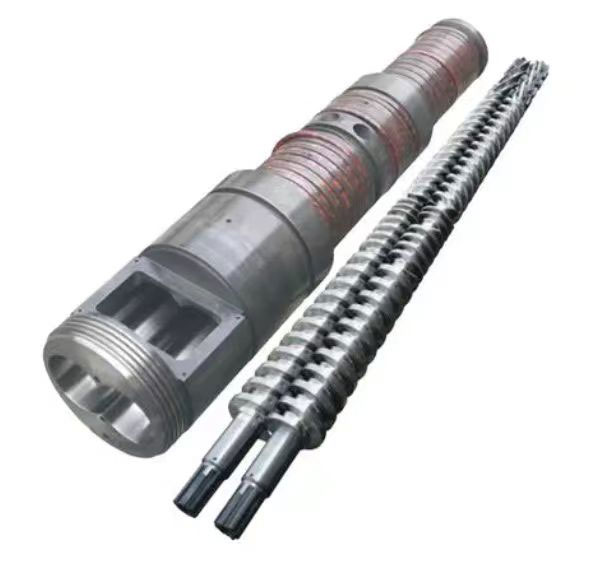

2、锥形双螺杆挤出机

其两根圆锥形螺杆水平排列,其两轴线呈现一夹角装入机筒内,两轴线的中心距由小端向大端逐渐增加,使得传动齿轮箱两输出轴有较大的中心距。
像这些传动系统中的齿轮和齿轮轴,以及支承齿轮轴的径向轴承和推力轴承,都留有一个较大的安装空间,可以装置一些较大规格的径向轴承和推力轴承,而且各传动轴中有足以满足传递扭距的轴径。也因此大工作扭距、大承荷的能力是锥形双螺杆挤出机的一大特点,这点则是平行双螺杆挤出机无法比拟的。
