双螺杆挤出机工作原理与结构图解详解
双螺杆挤出机是高分子材料加工领域的关键设备，广泛应用于塑料改性、造粒、共混、反应挤出等工艺。相比单螺杆挤出机，它具有更优异的混合能力、更宽的操作窗口和更高的生产效率。本文将通过结构分解与工作原理阐述，帮助读者系统理解这一核心设备。
一、核心结构组成及图解说明
双螺杆挤出机的主体结构可划分为以下六个关键模块，下面结合设备结构逐一说明。
1. 驱动与传动系统
电机通过减速箱将动力传递至两根平行的螺杆。减速箱内部包含分配齿轮与推力轴承，确保两根螺杆获得等速、反向（或同向）旋转的精确输出。传动路径为：电机 → 联轴器 → 减速箱 → 分配齿轮 → 两根螺杆。

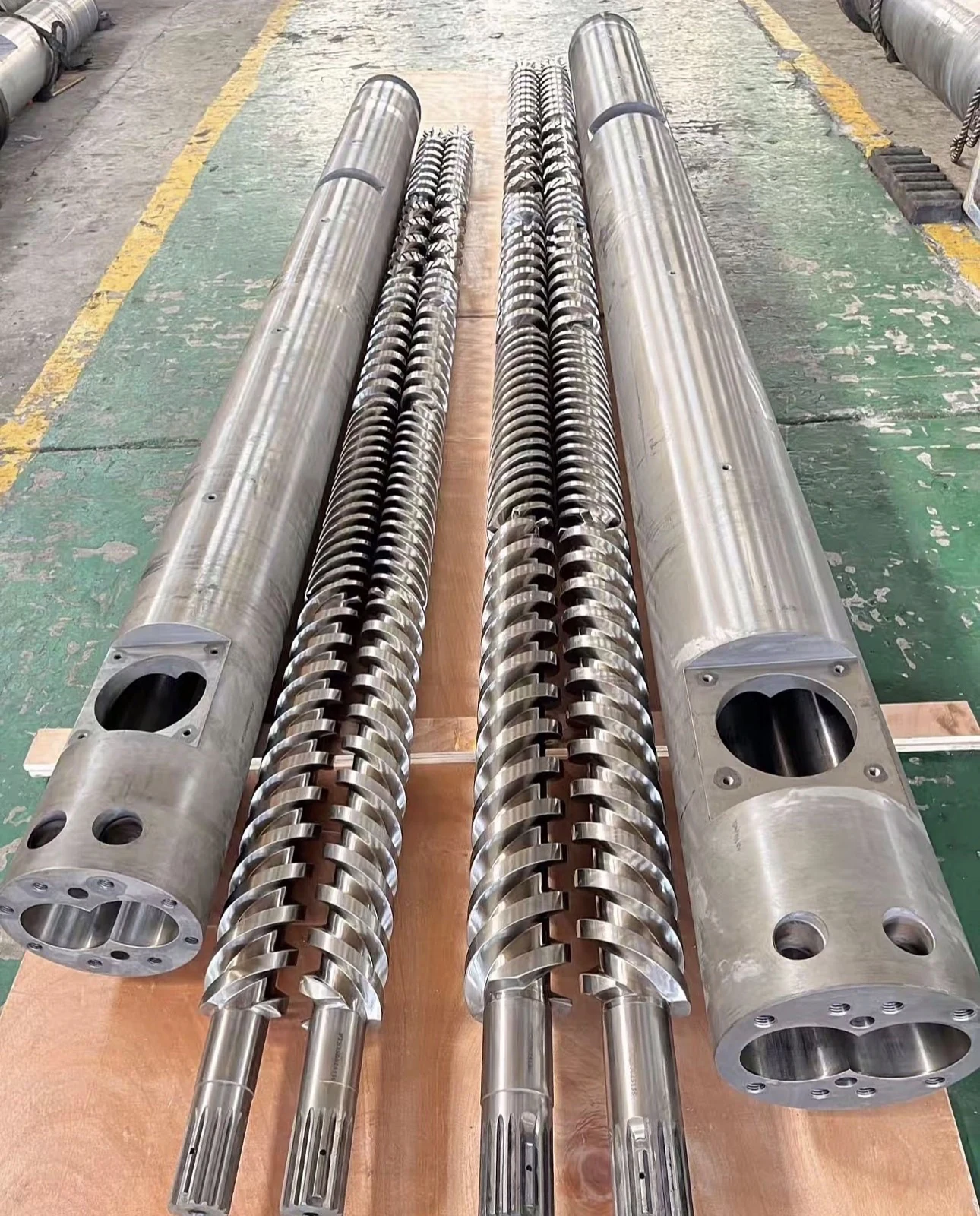

2. 螺杆与机筒组合
螺杆由两根紧密啮合或非啮合的螺纹元件串接在芯轴上，螺纹元件包括输送段、熔融段、混炼段（捏合块）、排气段和均化段。
机筒采用分段组合式筒体，每段配有电加热器和冷却水道。机筒内壁呈“∞”字形截面，与螺杆外径保持微小间隙。沿物料前进方向依次设置加料口、封闭筒段、排气口和真空口，筒体下方配置加热与冷却系统。
3. 加料系统
通常采用失重式喂料机，通过加料口向机筒内定量输送物料。加料口位于螺杆起始段上方，其尺寸与螺杆几何参数匹配，可防止物料架桥。
4. 排气与真空系统
在机筒中后部开设排气口并连接真空泵，用于排出熔体中的水汽和低分子挥发物。排气口前端设有反向螺纹元件，防止物料从排气口冒出。
5. 机头与模具
物料经均化段后通过多孔板进入机头。机头内流道设计用于保证熔体均匀分布，最终使物料从模孔挤出为条状、片状等所需形状。
6. 温控系统
各段机筒独立控温，热电偶实时向 PLC 反馈温度，通过调节加热器通断或冷却水流量维持温度曲线稳定。
二、双螺杆挤出机工作原理详解
1. 物料输送与固体输送段
物料从加料口落入两根螺杆的螺纹槽中。由于双螺杆的啮合作用，物料被强制向前推动，不存在单螺杆中依靠摩擦的“拖曳”机制。对于同向旋转双螺杆，两根螺杆在啮合处形成封闭的 C 形腔室，物料如螺母般沿螺杆轴向平移。
这种正位移输送特性使输送效率与物料摩擦系数无关，适用于粉料、颗粒、片状乃至黏性物料。
2. 熔融与塑化过程
随着物料前进，机筒加热和螺杆剪切产热使温度升至熔点。在熔融段，捏合块元件将固体床破碎为细小颗粒，熔膜快速包裹固体料并促进热交换。双螺杆的强剪切作用使熔融区间大幅缩短，熔体温度均匀性显著优于单螺杆。
3. 混合与分散微观机制
混合是双螺杆挤出机的核心优势，主要分为两类：
- 分布混合：通过改变物料流动方向实现组分的空间均匀化。捏合块元件使熔体不断被分流、合并、翻转，产生类似静态混合器的效果。
- 分散混合：将团聚体或液滴打散至微米级。螺纹元件与机筒间隙内的极高剪切速率（可达 1000 s⁻¹ 以上）迫使大尺寸颗粒破碎。
同向双螺杆的啮合区产生复杂的速度梯度场，物料从一根螺杆的螺纹槽流向另一根螺杆的螺纹槽，实现循环拉伸和剪切，这是其他混合设备难以复制的。
4. 排气与脱挥
当物料进入排气段时，通过设计浅槽螺纹或大螺距元件使熔体完全铺满机筒内壁，形成自由表面。在真空负压下，挥发物从熔体内部扩散至气相空间并被抽出。双螺杆挤出机的脱挥效率可超过 90%，是反应挤出和回收料改性的关键保障。
5. 建压与挤出成型
均化段的螺纹几何参数通常采用小导程、浅槽设计，迫使熔体建立压力以克服机头阻力。压力沿轴向逐渐升高至 20～30 MPa，根据模具不同还可更高。熔体经机头流道整形后离开挤出机，进入下游切粒或成型工序。
三、同向与异向双螺杆的区别
- 同向旋转（最常见）：两根螺杆同方向转动。啮合区相对速度大，混合与剪切强烈，适用于共混改性、反应挤出，转速可达 1200 rpm 以上。
- 异向旋转：两根螺杆反向转动，具有类似齿轮泵的强制输送能力，建压能力更强，但混合能力较弱，主要用于型材、管材直接挤出。
四、关键优势与适用场合
基于上述结构与原理，双螺杆挤出机具备以下特点：
- 宽泛的物料适应性：从低堆积密度粉料到高黏度熔体均可稳定输送。
- 卓越的混合均匀性：颜料分散度可达 1～2 微米，共混组分 CV 值小于 5%。
- 灵活的工艺集成：可在同一台设备上完成喂料、塑化、共混、填充玻纤、排气、反应、造粒等多道工序。
- 停留时间可控：平均停留时间为 30～120 秒且分布窄，可避免热敏性材料降解。
五、常见问题与结构优化趋势
实际运行中需注意扭矩与转速的匹配、冷却水道防结垢，以及捏合块排列次序对混合强度的影响。现代双螺杆挤出机正向高扭矩（比扭矩 15 N·m/cm³ 以上）、高转速（1500～1800 rpm）和模块化积木式螺杆设计方向发展，用户可快速更换螺纹元件组合以适应不同工艺需求。
六、结语
理解双螺杆挤出机的工作原理，核心在于把握“正位移输送 + 强剪切混合 + 宽域控温”三大支柱。配合模块化的结构图解，工程师可以快速定位各功能段对应的螺纹元件设计，从而优化配方工艺参数。无论是塑料改性厂的技术人员，还是高分子材料研究领域的学者，深入掌握这一原理体系都将显著提升工艺问题分析与创新能力。
